Мосты, путепроводы, эстакады и другие искусственные сооружения относятся к участкам дороги с повышенными требованиями к безопасности. На таких объектах особенно важно удержать транспортное средство в пределах проезжей части при аварийной ситуации, заносе, ошибке водителя, столкновении или потере управления. Именно для этой задачи применяются мостовые барьерные ограждения.

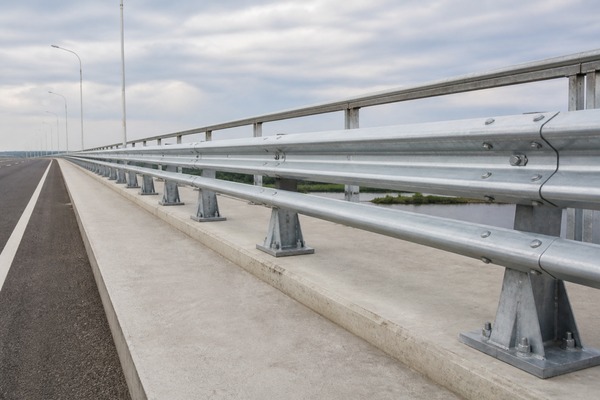

Мостовое барьерное ограждение 11МО - это один из типов дорожных удерживающих конструкций, предназначенных для установки на искусственных сооружениях. Подробнее смотрите здесь: https://pnk-region.ru/product/dorozhnoe-ograzhdenie/mostovoe-barernoe-ograzhdenie-11mo/. Оно используется на мостах, путепроводах, эстакадах, транспортных развязках и других объектах, где выезд автомобиля за пределы проезжей части может привести к тяжёлым последствиям. Конструкция помогает снизить риск падения транспортного средства с высоты, уменьшить тяжесть аварии и направить автомобиль вдоль ограждения, а не за пределы дороги.
Такие системы не предотвращают само дорожно-транспортное происшествие, но выполняют важную защитную функцию. Их задача - принять удар, удержать автомобиль, ограничить деформацию в допустимых пределах и снизить вероятность более опасного развития аварии. Поэтому выбор, проектирование, изготовление и монтаж мостовых ограждений требуют внимательного подхода и соблюдения технических норм.
Что такое мостовое барьерное ограждение
Мостовое барьерное ограждение - это дорожная удерживающая система, устанавливаемая на искусственных сооружениях. В отличие от обычных дорожных ограждений на обочинах, мостовые конструкции работают в более жёстких условиях. На мосту или путепроводе за пределами проезжей части часто отсутствует безопасная зона съезда, поэтому ограждение должно надёжно удерживать транспорт и не допускать его падения с сооружения.
Ограждение 11МО относится к металлическим барьерным системам. В типовом виде оно состоит из стоек, балок, консолей, элементов крепления и соединительных деталей. При наезде автомобиля конструкция воспринимает нагрузку, частично деформируется и перераспределяет энергию удара между элементами. Это позволяет снизить резкость столкновения и ограничить перемещение транспортного средства за пределы полосы движения.
Обозначение 11МО указывает на конкретный тип конструкции, применяемый в дорожной инфраструктуре. В практическом смысле для заказчика, проектировщика или подрядчика важно не только название, но и соответствие изделия проектным решениям, требованиям к удерживающей способности, условиям установки и параметрам конкретного объекта.
Где применяется ограждение 11МО
Мостовое барьерное ограждение 11МО применяется на мостах, путепроводах, эстакадах и других искусственных сооружениях. Это могут быть автомобильные мосты через реки, железнодорожные путепроводы, развязки на федеральных и региональных трассах, городские эстакады, подъездные дороги к промышленным объектам и участки транспортной инфраструктуры со сложным профилем.
На таких сооружениях ограждение устанавливается вдоль края проезжей части, разделяет транспортный поток от опасной зоны и выполняет функцию удержания. В зависимости от проекта оно может сочетаться с тротуарами, служебными проходами, перильными ограждениями, шумозащитными экранами, освещением, деформационными швами и другими элементами мостового сооружения.
Особое значение ограждение имеет на участках с интенсивным движением, высокой скоростью, поворотами, спусками, подъёмами, ограниченной видимостью или близостью к железнодорожным путям, водным объектам и городским территориям. Чем выше потенциальные последствия выезда автомобиля за пределы дороги, тем внимательнее нужно относиться к параметрам удерживающей конструкции.
Основная задача конструкции
Главная задача барьерного ограждения 11МО - удержать транспортное средство в пределах проезжей части или безопасной зоны при аварийном наезде. При этом важно не просто остановить автомобиль любой ценой, а сделать это с минимально возможными последствиями для людей и инфраструктуры.
Хорошее ограждение должно выполнять несколько функций одновременно. Во-первых, оно препятствует выезду автомобиля за край моста или эстакады. Во-вторых, оно направляет транспортное средство вдоль линии ограждения, снижая вероятность резкого разворота или опрокидывания. В-третьих, оно поглощает часть энергии удара за счёт деформации элементов. В-четвёртых, оно должно сохранять работоспособность в пределах предусмотренного сценария и не создавать дополнительных опасностей.
При этом важно понимать, что барьерное ограждение не является абсолютно универсальной защитой. Его эффективность зависит от скорости, массы транспортного средства, угла наезда, технического состояния конструкции, правильности монтажа и соответствия проекту. Поэтому такие системы оцениваются по ряду инженерных параметров, а не только по внешнему виду или толщине металла.
Устройство мостового барьерного ограждения
Типовая конструкция мостового барьерного ограждения включает несколько основных элементов. Стойки служат вертикальной опорой системы и передают нагрузку на основание или закладные детали мостового сооружения. Балки или продольные элементы воспринимают удар транспортного средства и распределяют усилие между стойками. Консоли и кронштейны обеспечивают правильное положение балки относительно стойки и помогают сформировать нужную геометрию конструкции.
Крепёжные элементы соединяют детали между собой. Это могут быть болты, гайки, шайбы, накладки и другие узлы. От качества крепежа зависит не только прочность, но и предсказуемая работа системы при ударе. Если соединения выполнены неправильно, конструкция может деформироваться не так, как было предусмотрено проектом.
Важную роль играет антикоррозионная защита. Мостовые сооружения находятся под воздействием влаги, перепадов температур, дорожных реагентов, выхлопных газов и механических загрязнений. Поэтому металлические элементы обычно защищают от коррозии, чтобы сохранить несущую способность и срок службы ограждения.
Отличия мостовых ограждений от дорожных
На первый взгляд мостовое и обычное дорожное барьерное ограждение могут быть похожи. Однако условия их работы отличаются. На обычной дороге стойки часто устанавливаются в грунт, и часть энергии удара поглощается за счёт деформации грунтового основания и самой системы. На мосту стойки крепятся к жёсткому сооружению, например к плите, бордюру, закладным деталям или специальным узлам. Это требует другого подхода к расчёту и монтажу.
Мостовое ограждение должно учитывать ограниченное пространство, наличие деформационных швов, водоотвода, тротуаров, перил и конструктивных элементов моста. Кроме того, на искусственных сооружениях особенно критична величина динамического прогиба. Если ограждение при ударе сместится слишком сильно, оно может не выполнить удерживающую функцию или повредить смежные элементы.
Также мостовые ограждения часто предъявляют повышенные требования к долговечности, ремонтопригодности и совместимости с конструкцией сооружения. Замена или ремонт элементов на мосту сложнее, чем на обычной обочине, потому что может требовать ограничения движения, подъёмной техники и дополнительных мер безопасности.
Удерживающая способность
Одним из ключевых параметров барьерного ограждения является удерживающая способность. Она показывает, какие нагрузки конструкция способна воспринимать при наезде транспортного средства определённой массы и скорости под заданным углом. Чем выше потенциальная опасность участка и чем тяжелее транспортный поток, тем более серьёзные требования могут предъявляться к удерживающей системе.
На мостах и путепроводах этот параметр особенно важен, потому что последствия выхода автомобиля за пределы сооружения могут быть крайне тяжёлыми. При проектировании учитывают категорию дороги, интенсивность движения, наличие грузового транспорта, геометрию участка, допустимую скорость и особенности сооружения.
Удерживающая способность не должна оцениваться на глаз. Толстый металл сам по себе не гарантирует безопасную работу. Важно, чтобы конструкция была испытана или рассчитана как система: стойки, балки, крепления, основание и соединительные узлы должны работать согласованно.
Динамический прогиб и рабочая ширина
При ударе барьерное ограждение деформируется. Это нормальная часть его работы, потому что деформация помогает поглощать энергию столкновения. Однако величина смещения должна оставаться в допустимых пределах. Для этого используют такие понятия, как динамический прогиб и рабочая ширина.
Динамический прогиб показывает, насколько ограждение может сместиться в момент наезда. Рабочая ширина учитывает пространство, которое требуется конструкции и транспортному средству при взаимодействии. На мосту свободного пространства часто меньше, чем на обычной дороге, поэтому эти параметры особенно важны.
Если за ограждением сразу находится край сооружения, опора, пешеходная зона, оборудование или другой объект, проектировщик должен учитывать возможное смещение. Неправильный выбор системы может привести к тому, что даже при наличии ограждения автомобиль окажется в опасной зоне или конструкция повредит важные элементы моста.
Материалы и антикоррозионная защита
Мостовые барьерные ограждения обычно изготавливаются из стали. Этот материал обладает высокой прочностью, хорошо воспринимает ударные нагрузки и позволяет создавать типовые элементы с предсказуемыми характеристиками. Однако сталь подвержена коррозии, особенно в условиях влажности и воздействия дорожных реагентов.
Для защиты применяют цинкование, лакокрасочные покрытия или комбинированные методы. Горячее цинкование часто используется для дорожных металлоконструкций, потому что создаёт защитный слой на поверхности изделия. Покрытие помогает продлить срок службы и снизить затраты на обслуживание.
При эксплуатации важно следить за состоянием защитного слоя. Механические повреждения, сколы, следы ржавчины, нарушение покрытия в местах крепления и сварных соединений могут со временем снижать долговечность конструкции. Поэтому осмотры и своевременный ремонт защитного покрытия являются частью нормального содержания дорожной инфраструктуры.
Проектирование ограждения на мосту
Проектирование мостового барьерного ограждения начинается с анализа объекта. Учитываются тип искусственного сооружения, ширина проезжей части, наличие тротуаров, интенсивность движения, категории транспортных средств, скорость, геометрия дороги, высота сооружения, состояние основания и требования нормативной документации.
Проектировщик определяет тип ограждения, его высоту, расположение, шаг стоек, способ крепления, узлы сопряжения, участки начала и окончания, переходы к дорожным ограждениям и места примыкания к деформационным швам. На мостах особенно важно обеспечить непрерывность защитной линии. Разрывы, резкие перепады жёсткости и неправильно оформленные окончания могут быть опасны.
Если мостовое ограждение соединяется с барьерным ограждением на подходах, переходный участок должен быть продуман отдельно. Дорожное и мостовое ограждение могут иметь разную жёсткость, разные способы крепления и разную работу при ударе. Неправильное сопряжение снижает безопасность всей системы.
Монтаж мостового барьерного ограждения 11МО
Монтаж ограждения 11МО должен выполняться в соответствии с проектом и технологическими требованиями. На первом этапе проверяют готовность основания, разметку, наличие закладных деталей или мест крепления. Затем устанавливают стойки, выверяют их положение, монтируют консоли, балки и соединительные элементы.
Особое внимание уделяется точности установки. Высота балки, расстояние от края проезжей части, вертикальность стоек, шаг между ними и качество крепления влияют на работу системы при ударе. Даже небольшие отклонения могут изменить поведение конструкции.
Крепёж должен быть затянут с соблюдением требований. Недостаточная затяжка может привести к расшатыванию элементов, а чрезмерная или неправильная сборка - к повреждению деталей. После монтажа обычно проводится визуальный контроль, проверка геометрии, комплектности и качества защитного покрытия.
На действующих дорогах монтаж связан с организацией движения. Требуются временные схемы, ограждение рабочей зоны, предупреждающие знаки и меры безопасности для рабочих и водителей.
Сопряжение с другими элементами моста
Мостовое барьерное ограждение редко существует отдельно. Оно взаимодействует с бордюрами, тротуарами, перильными ограждениями, деформационными швами, водоотводом, освещением, кабельными коммуникациями и другими элементами. Поэтому важно учитывать совместимость конструкции с общей схемой сооружения.
Например, в зоне деформационного шва мостовая конструкция может перемещаться из-за температурных изменений и нагрузок. Ограждение должно учитывать эти перемещения, чтобы не разрушаться и не мешать работе шва. В местах водоотвода нельзя допускать перекрытия лотков и водоприёмных элементов. В зоне тротуара нужно обеспечить безопасность пешеходов и обслуживающего персонала.
Если на мосту установлены шумозащитные экраны или осветительные опоры, необходимо проверить, как они расположены относительно рабочей ширины ограждения. При ударе транспортного средства деформация ограждения не должна приводить к опасному взаимодействию с этими элементами.
Эксплуатация и техническое обслуживание
После установки мостовое барьерное ограждение требует регулярного контроля. Осмотры помогают выявить механические повреждения, следы коррозии, ослабление крепежа, деформации после наездов, нарушение геометрии и повреждение защитного покрытия. Особенно внимательно следует проверять участки после ДТП, зимнего периода и работ по содержанию дороги.
Если ограждение было повреждено при аварии, его нельзя рассматривать как полностью работоспособное без проверки. Деформированные балки, погнутые стойки, сорванный крепёж или смещённые узлы могут не обеспечить нужную удерживающую способность при следующем наезде. Повреждённые элементы нужно заменять или восстанавливать по установленной технологии.
Также важно контролировать состояние креплений к мостовому сооружению. Ослабление анкеров, разрушение бетона, коррозия закладных деталей или трещины в зоне крепления могут снизить надёжность всей системы. Обслуживание должно быть не формальным, а регулярным и документируемым.
Повреждения после ДТП
Барьерное ограждение предназначено для работы при наезде, поэтому после аварии его элементы могут деформироваться. Это не всегда означает плохое качество: контролируемая деформация часто является частью защитной функции. Однако после такого события система должна быть восстановлена.
На практике повреждения могут быть разными. Иногда требуется заменить только несколько балок или стоек. В других случаях приходится проверять основание, анкеры, закладные детали и соседние участки. Если удар был сильным, внешне целые элементы тоже могут получить скрытые повреждения или смещение.
Восстановление должно выполняться совместимыми деталями. Использование случайных элементов, неподходящего крепежа или упрощённых решений может нарушить работу ограждения. Для мостовых сооружений это особенно опасно, потому что цена ошибки выше, чем на обычном участке дороги.
Значение ограждения для безопасности движения
Мостовое барьерное ограждение 11МО является частью комплексной системы безопасности. Оно работает вместе с дорожной разметкой, знаками, освещением, покрытием, водоотводом, ограничением скорости, противогололёдной обработкой и общей геометрией дороги.
Если водитель теряет управление, ограждение может стать последним элементом, который предотвращает выезд автомобиля за пределы сооружения. На мосту это особенно важно, потому что за ограждением может находиться высота, вода, железнодорожные пути, проезжая часть другого уровня или городская территория.
При этом безопасность зависит не только от наличия ограждения, но и от его соответствия условиям движения. Конструкция должна быть правильно выбрана, установлена и обслуживаться. Формальный подход, при котором ограждение ставится только "для наличия", не обеспечивает полноценной защиты.
Влияние качества изготовления
Качество изготовления элементов влияет на прочность, долговечность и предсказуемость работы ограждения. Важны марка стали, геометрия деталей, толщина элементов, качество отверстий, сварных соединений, защитного покрытия и комплектность поставки.
Если стойки, балки или консоли имеют отклонения от требуемых размеров, монтаж усложняется, а соединения могут работать неправильно. Некачественная обработка поверхности или слабое антикоррозионное покрытие сокращают срок службы. Неподходящий крепёж может стать слабым звеном при ударной нагрузке.
Поэтому при закупке мостовых ограждений важно проверять документацию, соответствие проекту, наличие паспортов, сертификатов или иных подтверждающих документов, а также качество упаковки и транспортировки. Повреждения, полученные ещё до монтажа, также могут повлиять на эксплуатацию.
Нормативные требования и документация
Дорожные удерживающие ограждения относятся к инженерным системам, для которых важны нормативные требования. В проектировании и применении учитываются стандарты, технические условия, проектная документация, требования заказчика и особенности объекта. Для мостовых сооружений нормативная часть особенно важна, потому что речь идёт о безопасности участников движения и сохранности инфраструктуры.
Документация должна определять тип ограждения, параметры установки, схемы узлов, требования к материалам, способ крепления, защитное покрытие, переходные участки и порядок контроля. Исполнитель не должен произвольно менять конструкцию без согласования, потому что любое изменение может повлиять на удерживающую способность.
Для эксплуатирующих организаций также важны документы по содержанию и ремонту. Они помогают определить, какие повреждения допустимы, какие требуют срочной замены, как фиксировать состояние и как планировать обслуживание.
Ошибки при выборе и установке
Одна из распространённых ошибок - выбирать ограждение только по цене. Дешёвая конструкция может оказаться неподходящей по удерживающей способности, качеству покрытия или совместимости с объектом. На мостах такая экономия особенно рискованна.
Вторая ошибка - использовать дорожное ограждение там, где требуется мостовое. Условия крепления и работы у этих систем отличаются. Замена одного типа другим без расчёта и проектного решения может снизить безопасность.
Третья ошибка - игнорировать переходные участки. Если мостовое ограждение резко заканчивается или плохо соединяется с ограждением на подходе, в месте сопряжения может возникнуть опасная зона.
Четвёртая ошибка - неправильный монтаж. Нарушение высоты установки, шага стоек, затяжки крепежа, положения балок или антикоррозионной защиты снижает эффективность системы.
Пятая ошибка - отсутствие обслуживания после установки. Даже качественное ограждение со временем может повреждаться, корродировать или терять геометрию из-за ДТП и условий эксплуатации.
Роль проектировщика, производителя и подрядчика
Безопасность мостового барьерного ограждения зависит от нескольких участников процесса. Проектировщик выбирает тип конструкции и закладывает решения, соответствующие объекту. Производитель изготавливает элементы с нужными характеристиками и качеством. Подрядчик отвечает за правильный монтаж. Эксплуатирующая организация контролирует состояние системы после ввода в эксплуатацию.
Если хотя бы один этап выполнен с ошибками, итоговая безопасность может снизиться. Например, хорошее изделие не сработает правильно при плохом монтаже. Грамотный проект не поможет, если вместо предусмотренных элементов установлены неподходящие аналоги. Качественная установка потеряет значение, если повреждения после ДТП не будут устранены.
Поэтому мостовое ограждение следует рассматривать как инженерную систему полного жизненного цикла: от расчёта и изготовления до монтажа, эксплуатации и ремонта.
Эстетика и городская среда
Хотя основная задача барьерного ограждения - безопасность, внешний вид тоже имеет значение, особенно в городской среде. Мосты и эстакады часто расположены в заметных местах, проходят через жилые районы, набережные, транспортные узлы и центральные улицы. Ограждение должно быть не только надёжным, но и аккуратно установленным.
Ровная линия, качественное покрытие, отсутствие ржавчины, правильные стыки и чистота конструкции формируют общее впечатление от дорожной инфраструктуры. Однако эстетика не должна подменять технические требования. Нельзя жертвовать удерживающей способностью ради внешнего вида или устанавливать декоративные элементы, которые могут ухудшить работу системы при аварии.
Перспективы развития дорожных ограждений
Современные дорожные ограждения развиваются в сторону большей предсказуемости, долговечности и адаптации к разным условиям. Производители и проектировщики уделяют внимание испытаниям, улучшению соединений, защите от коррозии, удобству ремонта и снижению тяжести последствий ДТП.
Для мостовых сооружений особенно важны системы, которые сочетают высокую удерживающую способность с ограниченной рабочей шириной. Это позволяет применять их на объектах с дефицитом пространства. Также актуальны решения, упрощающие замену повреждённых элементов после аварии и сокращающие время перекрытия полос.
Развитие транспортной инфраструктуры, увеличение интенсивности движения и рост доли тяжёлого транспорта делают тему надёжных мостовых ограждений всё более значимой. На новых объектах такие системы должны проектироваться сразу, а на существующих - своевременно модернизироваться при реконструкции и ремонте.
Заключение
Мостовое барьерное ограждение 11МО применяется на мостах, путепроводах, эстакадах и других искусственных сооружениях. Его основная задача - удержать транспортное средство в пределах проезжей части при аварийном наезде и снизить тяжесть последствий дорожно-транспортного происшествия. Для мостов и эстакад это особенно важно, потому что выезд автомобиля за пределы сооружения может привести к крайне опасным последствиям.
Конструкция 11МО включает стойки, балки, крепёжные и соединительные элементы, работающие как единая удерживающая система. Её эффективность зависит от правильного проектирования, качества изготовления, соответствия нормативным требованиям, грамотного монтажа и регулярного обслуживания. Важны не только прочность металла, но и геометрия установки, удерживающая способность, динамический прогиб, рабочая ширина и состояние креплений.
Выбор мостового барьерного ограждения не должен быть формальным. На каждом объекте нужно учитывать категорию дороги, интенсивность движения, особенности сооружения, наличие переходных участков, условия эксплуатации и требования безопасности. Только комплексный подход позволяет сделать ограждение реальным элементом защиты, а не просто обязательной металлической конструкцией вдоль края моста.
11МО - это неотъемлемая часть инженерной безопасности искусственных сооружений. При правильном применении такое ограждение помогает сохранить транспорт в пределах проезжей части, защитить участников движения и снизить последствия аварий на наиболее ответственных участках дорожной сети.
