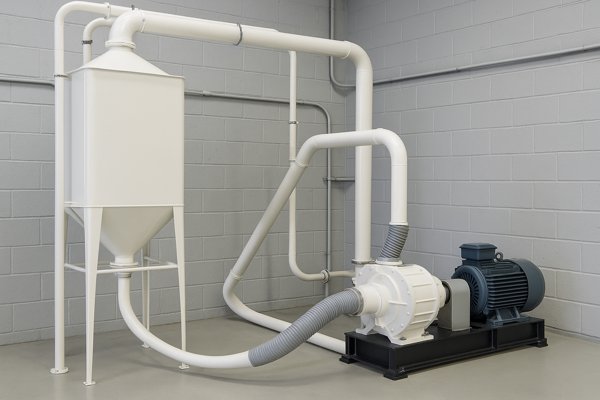

Современные технологии хранения, переработки и транспортировки сыпучих материалов требуют высокой эффективности, надёжности и минимизации человеческого труда. Одним из решений, соответствующих этим требованиям, является пневмотранспортная система для сухих смесей. Она используется для перемещения сухих смесей, порошков, гранул и других материалов с помощью потока сжатого воздуха или газа. Такой метод нашёл применение в строительной, химической, пищевой, фармацевтической и других отраслях промышленности.
Пневмотранспортные системы позволяют автоматизировать процесс перемещения сыпучих веществ между узлами технологической цепи — от бункера до смесителя, от склада до дозатора, от силоса до производственной линии. Благодаря этому достигается стабильность технологического процесса, снижение пылеобразования, улучшение санитарных условий и экономия энергоресурсов.
Основные принципы работы пневмотранспорта
Суть пневматической транспортировки заключается в использовании потока воздуха или газа, который движется по трубопроводам, захватывая частицы материала и перенося их на определённое расстояние.
Система состоит из нескольких ключевых элементов:
-
Источник давления или разрежения — компрессор, воздуходувка или вакуумный насос, создающий поток воздуха.
-
Подающее устройство (питатель) — обеспечивает дозированное поступление материала в поток.
-
Трубопроводная сеть — по ней перемещается смесь воздуха и частиц.
-
Разгрузочное устройство (приёмник) — отделяет продукт от воздуха.
-
Фильтры, циклоны, сепараторы — обеспечивают очистку и возврат воздуха в систему.
Принцип работы можно описать упрощённо: поток воздуха втягивает сухой материал из загрузочного узла, переносит его по трубам и выгружает в заданную точку. После этого воздух очищается и, в зависимости от схемы, возвращается в систему или выбрасывается наружу.
Виды пневмотранспортных систем
По способу создания потока воздуха различают два основных типа систем:
-
Напорный (пневмотранспорт под давлением).
Воздух нагнетается компрессором в трубопровод, увлекая за собой частицы материала. Система используется для подачи материала на большие расстояния и высоты. Давление может достигать 0,8–1,0 МПа. -
Вакуумный (пневмотранспорт под разрежением).
В этом случае создаётся разрежение, и материал засасывается в систему. Такой вариант безопаснее, поскольку снижает риск пылеобразования и утечек. Однако расстояние транспортировки ограничено.
Иногда применяют комбинированные схемы — материал сначала втягивается в трубопровод вакуумом, а затем под давлением подаётся к точке назначения.
По концентрации транспортируемого потока
По отношению массы материала к массе воздуха выделяют два режима транспортировки:
-
Разрежённый поток (разбавленный режим).
Частицы движутся во взвешенном состоянии, не соприкасаясь друг с другом. Такой режим используется для лёгких и мелкодисперсных материалов, например цемента, муки, гипса, извести, полиэтиленовых гранул.
Преимущества — высокая скорость, простота оборудования. Недостаток — больший расход энергии. -
Плотный поток (густофазный режим).
Частицы движутся плотными порциями или пробками. Это позволяет транспортировать тяжёлые и абразивные материалы при меньшем расходе воздуха и энергии.
Режим выбирается в зависимости от свойств смеси, расстояния и производительности линии.
Конструктивные особенности
Современные пневмотранспортные системы для сухих смесей — это комплекс инженерных решений, обеспечивающих стабильную работу и минимальные потери продукта. Основные узлы:
-
Воздуходувка или компрессор.
Создаёт поток воздуха, поддерживает постоянное давление или разрежение. Тип устройства подбирается в зависимости от производительности — от 100 кг/ч до десятков тонн в час. -
Питатель (дозатор).
Обеспечивает равномерную подачу материала в трубопровод. Используются винтовые, роторные, шнековые и клапанные питатели. -
Транспортные трубопроводы.
Изготавливаются из стали, алюминия, полимеров или композитов. Важно учитывать износостойкость, особенно при транспортировке абразивных смесей (цемент, песок, гипс). -
Циклонный сепаратор.
Отделяет частицы от воздуха за счёт центробежной силы. Применяется как предварительная ступень очистки. -
Фильтрующая установка.
Улавливает остаточные частицы пыли перед выбросом воздуха. Используются рукавные, кассетные и картриджные фильтры. -
Бункер или силос.
Приёмное устройство, где материал осаждается и хранится до подачи в дальнейший процесс.
Материалы и конструкции трубопроводов
Трубопровод — это основа пневмотранспортной системы. Его конструкция должна обеспечивать герметичность, низкое сопротивление потоку и износостойкость.
-
Стальные трубы (углеродистые и нержавеющие) применяются при высоком давлении и транспортировке абразивных материалов.
-
Алюминиевые трубы отличаются лёгкостью и коррозионной стойкостью.
-
Полимерные (ПВХ, полиэтиленовые) используются в пищевой и химической промышленности для порошков и гранул.
-
Гибкие шланги применяются в зонах разгрузки и при временных соединениях.
Диаметр труб подбирается расчётным путём исходя из производительности, плотности материала и скорости потока.
Параметры, влияющие на эффективность
Работа пневмотранспортной системы определяется множеством факторов:
-
Скорость воздуха — должна быть достаточной, чтобы частицы не оседали, но не слишком высокой, чтобы не вызывать износ труб. Обычно 15–30 м/с.
-
Давление и разрежение — влияют на дальность и высоту транспортировки.
-
Влажность воздуха — при избыточной влаге возможно слёживание порошков.
-
Форма и плотность частиц — более лёгкие и округлые транспортируются легче.
-
Конфигурация трассы — повороты, вертикальные участки, клапаны увеличивают сопротивление потоку.
Области применения пневмотранспортных систем
Пневмотранспорт сухих смесей востребован в самых разных отраслях, где требуется перемещение сыпучих материалов:
-
Строительная индустрия.
Транспортировка цемента, гипса, извести, песка, сухих строительных смесей и минеральных порошков. Используется на бетонных заводах, в производстве сухих растворов и отделочных материалов. -
Пищевая промышленность.
Перемещение муки, сахара, крахмала, какао-порошка, зерновых и добавок между технологическими линиями. -
Химическая и фармацевтическая отрасль.
Перевозка гранул, порошков, реагентов и компонентов лекарств при строгом контроле чистоты. -
Энергетика и металлургия.
Подача угольной пыли, золоуловленного материала, известняка в топки или котлы. -
Агропромышленный комплекс.
Перемещение комбикормов, семян, минеральных удобрений.
Преимущества таких систем — герметичность, автоматизация и возможность точного дозирования.
Преимущества пневмотранспортных систем
-
Высокая герметичность.
Процесс проходит в закрытых трубах, что исключает запыление и загрязнение окружающей среды. -
Гибкость компоновки.
Трубопроводы можно прокладывать в любом направлении, включая вертикальные и наклонные участки. -
Автоматизация.
Систему легко интегрировать в общие технологические процессы, управлять дистанционно. -
Безопасность.
Отсутствие открытых механических элементов снижает риск травматизма. -
Минимальные потери материала.
Герметичные контуры обеспечивают практически полное сохранение массы смеси. -
Экономия площадей.
В отличие от ленточных или шнековых транспортеров, пневмотранспорт не требует значительного пространства.
Недостатки и ограничения
Несмотря на преимущества, пневмотранспорт имеет и определённые ограничения:
-
повышенный расход электроэнергии при больших расстояниях;
-
необходимость тщательной фильтрации воздуха;
-
износ труб при транспортировке абразивных веществ;
-
ограничение по размеру частиц (обычно до 5 мм).
Эти проблемы решаются подбором оптимальных режимов и материалов оборудования.
Проектирование и расчёт
Проектирование пневмотранспортной системы — сложный инженерный процесс, включающий:
-
определение производительности (т/ч);
-
выбор типа системы — напорная или вакуумная;
-
подбор компрессора или воздуходувки по мощности и давлению;
-
расчёт диаметра трубопроводов и скорости потока;
-
оценку потерь давления и энергии;
-
определение схемы разгрузки и фильтрации.
В результате создаётся система, обеспечивающая стабильную работу без засоров и разрушения частиц.
Система управления и автоматизация
Современные пневмотранспортные линии оснащаются электронными системами управления, которые контролируют давление, расход воздуха, уровень загрузки и состояние фильтров.
Используются датчики давления и температуры, программируемые контроллеры (ПЛК), панели оператора с визуализацией процесса.
Автоматизация обеспечивает:
-
стабильную производительность;
-
защиту оборудования от перегрузок;
-
экономию энергии за счёт регулирования работы компрессора;
-
возможность интеграции в комплексную систему управления производством (SCADA).
Эксплуатация и техническое обслуживание
Для долгосрочной работы оборудования необходимо регулярное обслуживание:
-
проверка состояния фильтров и циклонов;
-
очистка трубопроводов от осадков и налипаний;
-
контроль давления и температуры воздуха;
-
смазка подвижных частей питателей и клапанов;
-
плановая проверка компрессорного оборудования.
Большинство современных систем проектируется так, чтобы обслуживание было максимально простым — модульные фильтры и быстросъёмные соединения позволяют проводить замену элементов без остановки всей линии.
Энергетическая эффективность и экология
Пневмотранспортные системы часто рассматриваются как энергозатратные, однако применение современных компрессоров с частотным регулированием, рекуперации тепла и оптимизации потоков воздуха позволяет существенно снизить энергопотребление.
Кроме того, герметичная структура делает такие установки экологически безопасными:
-
исключается запыление помещений;
-
снижаются выбросы в атмосферу;
-
обеспечивается чистота продукции, особенно важная для пищевой и фармацевтической отраслей.
Перспективы развития
Современные тенденции в проектировании пневмотранспорта направлены на повышение энергоэффективности, интеллектуальное управление и цифровизацию процессов.
Разрабатываются «умные» системы, которые анализируют параметры потока и автоматически адаптируют режим работы под тип смеси.
В перспективе пневмотранспортные системы будут объединяться в комплексные логистические сети, связывающие склад, производство и фасовку без участия человека.
Заключение
Пневмотранспортная система для сухих смесей — это важный элемент современной промышленной инфраструктуры.
Она обеспечивает надёжное, чистое и автоматизированное перемещение сыпучих материалов, повышая эффективность производства и снижая трудозатраты.
Благодаря простоте конструкции, гибкости компоновки и возможности точного регулирования параметров, пневмотранспорт остаётся востребованным решением для множества отраслей — от цементных заводов и хлебопекарен до фармацевтических предприятий.
Развитие технологий управления, новые материалы и тенденции к автоматизации делают такие системы всё более универсальными, безопасными и экономичными.
В будущем пневмотранспорт сохранит роль ключевого инструмента в обеспечении бесперебойного и экологически чистого производства сухих смесей и порошкообразных материалов.
